BMW F30/F32 ディスプレイ・ナビ交換ガイド｜NBT車対応・コーディング不要の取付手順【2012-2016】

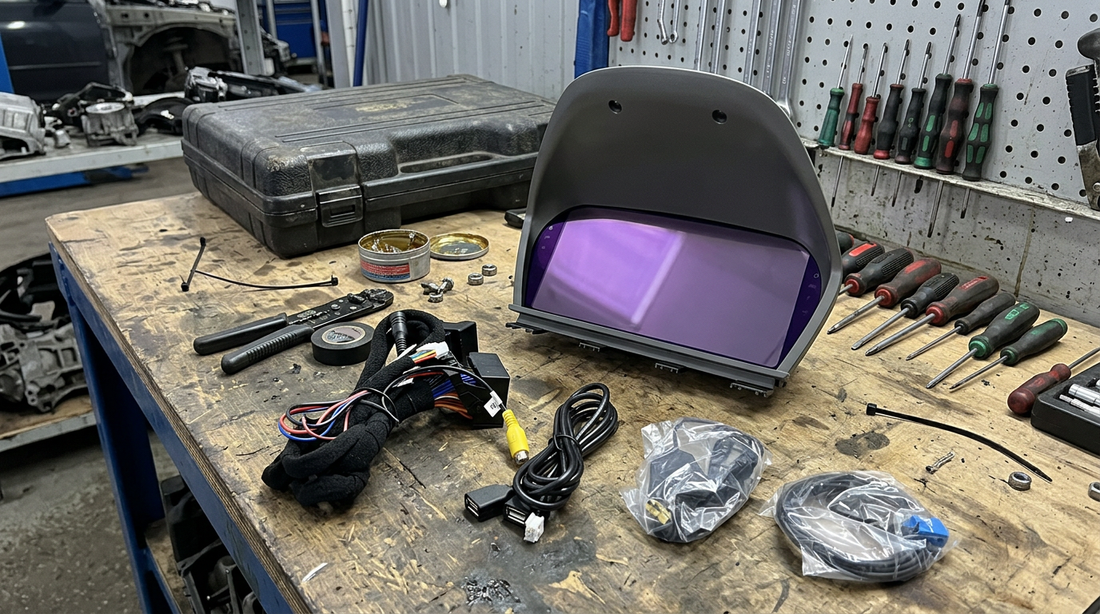

BMW 3シリーズ（F30）・4シリーズ（F32）の2012〜2016年式、NBTシステム搭載車。純正のディスプレイやナビゲーションを、より大画面で高機能なユニットへ——。BIMMER+が取り扱うディスプレイ／ナビはプラグアンドプレイ設計で、コーディングや車両側の加工を必要としません。本ガイドでは、内装の取り外しから配線の接続、動作確認までの全手順を、つまずきやすいポイントとともに解説します。
はじめに｜プラグアンドプレイだから、難しくない
ディスプレイやナビの交換と聞くと、コーディング（車両コンピューターの設定変更）や配線の加工が必要なのでは、と身構えるかもしれません。しかしBIMMER+のユニットは、純正のコネクタにそのまま接続できるプラグアンドプレイ設計。車両側のコーディングや、配線・パネルの加工は一切不要です。純正パーツを取り外し、付属ハーネスで接続し、元に戻す——基本はこの流れだけ。工具と手順さえ押さえれば、DIYでも十分に取り付け可能です。
準備と必要な工具
- プラスチック製内装剥がし｜ダッシュボードやトリムを傷つけずに浮かせるための必需品。金属工具は塗装やパネルを傷めるため避けてください。
- トルクスドライバー｜BMWの内装ネジに対応したもの。サイズ違いに備えてセットがあると安心です。
- ネジ紛失防止用のトレイ｜外したネジを工程ごとに整理して保管。元に戻すときの取り違えを防ぎます。
インストール手順
エアコン吹き出し口トリムの取り外し
ハザードボタン周辺の大きなプラスチックトリムを、内装剥がしを使って浮かせていきます。
クリップで留まっているため、破損しないよう均等に力をかけて、手前にまっすぐ引き抜くのがコツです。一か所に力を集中させると、クリップが折れる原因になります。
操作パネルの取り外し
エアコン操作パネルとオーディオ操作パネルを固定している4本のネジを外します。
パネルを慎重に手前へ引き、接続されているコネクタに負担がかからない位置まで移動させます。無理に引っ張ると配線を傷めるため、ゆとりを持って扱ってください。
純正ナビゲーション本体（NBT）の取り出し
コンソール中央のナビ本体を固定している2本のネジを外します。
本体をゆっくりと引き出します。背面に配線がつながっているため、無理に引っ張らないこと。抜けにくい場合も、力任せにせず少しずつ手前に出します。
純正スクリーンの取り外し
ダッシュボード上部の純正スクリーンを固定している2本のネジを外します。
背面の配線コネクタを抜き、スクリーン本体を取り外します。
配線とコネクタの接続（最重要）
ここが取り付けの核心です。プラグアンドプレイ設計なので加工は不要ですが、コネクタの挿し忘れ・挿し込み不足が不具合の最大の原因です。一つずつ確実に進めてください。
クアッドロック・コネクタ：新しい配線ハーネスの大きなコネクタを、純正ナビ本体の背面に接続します。
光ファイバーの移設：純正コネクタに光ファイバーケーブル（2本の細い線）がある場合、新しいハーネス側のコネクタへ差し替えます。これを忘れると音が出ない場合があります。見落としやすいので必ず確認を。
LVDSケーブル：ナビ本体から新しいスクリーンへ、LVDSケーブル（映像用）を接続します。
AUX接続：オーディオ出力のため、付属のAUXケーブルを車両のAUX入力へ接続します。
動作確認と復元
通電チェック：ネジを締める前にエンジンをかけ、スクリーンが正常に起動するかを確認します。パネルを組み付けてから不具合に気づくと二度手間になるため、必ず先に確認を。
機能チェック：タッチ操作、iDriveコントローラー、ステアリングスイッチが正常に動くかを確認します。コーディング不要の設計なので、問題なければそのまま使えます。
復元：確認後、ケーブルを噛み込まないように注意しながらナビ本体を戻し、逆の手順でパネルとトリムを組み付けます。最後にトリムのクリップがすべて、しっかりはまっているか確認して完了です。
よくある質問
コーディングは本当に必要ありませんか？
はい。BIMMER+が取り扱う対象ユニットはプラグアンドプレイ設計のため、車両側のコーディングや設定変更は不要です。純正コネクタにそのまま接続し、付属ハーネスで配線するだけで動作します。
車両側の加工（配線カットなど）は発生しますか？
発生しません。配線は純正コネクタに割り込ませる、または付属ハーネスで接続する方式のため、車両側の配線を切ったり穴を開けたりする加工は一切不要です。元に戻すことも可能です。
取り付けにかかる時間の目安は？
内装の取り外しから動作確認・復元まで、作業に慣れた方で1〜2時間程度が目安です。初めての場合は、各ステップを焦らず確認しながら進めてください。とくに配線接続は時間をかけて確実に。
自分で取り付ける自信がありません。
無理は禁物です。内装の取り外しや配線接続に不安がある場合は、BIMMER+の出張取付サービスをご利用いただけます。確実・安全に取り付けます。
取り付けに不安がある方へ｜出張クラスター取付サービス
「自分でバラすのは不安」「確実に取り付けたい」——そんな方のために、BIMMER+では関東全域対応の出張取付サービスをご用意しています。作業工賃＋エリア別出張費で、ご自宅やご指定の場所まで伺い、確実に取り付けます。料金・対応エリア・ご予約は専用ページから。
出張取付を予約する →※本ガイドは一般的な取り付けの流れを解説したものです。年式・グレード・装備によって、コネクタ形状や手順の一部が異なる場合があります。作業は自己責任で行い、不安がある場合は専門業者またはBIMMER+の出張取付サービスをご利用ください。
※車両の加工・コーディングは不要ですが、内装の取り外し時はパネルやクリップの破損に十分ご注意ください。
